W projekcie osiedla wielorodzinnego punkt zbiórki odpadów to zwykle ostatnia rzecz, którą zaznacza się na planie zagospodarowania. Stąd biorą się altany wciśnięte w narożnik działki, dojazdy techniczne, które kolidują z drogą pożarową, i powierzchnie biologicznie czynne, które tracą metry pod betonowy plac manewrowy. Reforma planowania z 2023 roku, nowe rozporządzenia techniczne i unijne cele recyklingu wymuszają inną kolejność myślenia. Tekst dla architektów, którzy chcą zaprojektować punkt zbiórki raz, zamiast tłumaczyć go inwestorowi przy każdej kolejnej koncepcji.
Co właściwie zmieniło się w prawie planistycznym
We wrześniu 2023 roku weszła w życie nowelizacja ustawy o planowaniu i zagospodarowaniu przestrzennym, która wprowadza plan ogólny gminy jako akt obowiązkowy do końca 2025 roku (z możliwością jego przesunięcia). Plan ogólny zastępuje studium i staje się podstawą wszystkich decyzji o warunkach zabudowy oraz miejscowych planów zagospodarowania przestrzennego. Wraz z nim pojawia się nowa kategoria, strefa planistyczna, w której gmina określa ramowo standardy urbanistyczne i wymagania dla terenów mieszkaniowych.
Jedna z ważniejszych zmian dotyczy standardów infrastruktury społecznej i technicznej, w tym infrastruktury gospodarki odpadami. Plany ogólne i miejscowe coraz częściej zawierają zapisy o obowiązku zapewnienia dostępu do punktów selektywnej zbiórki odpadów, ich minimalnej liczbie frakcji, lokalizacji w odległości od wejść do budynków i wymogach estetycznych, zwłaszcza w zabudowie pierzejowej, śródmiejskiej oraz w obszarach zabudowy intensywnej.
Drugi wątek to powierzchnia biologicznie czynna. Reforma utrzymuje wymóg minimalnego udziału tej powierzchni dla różnych kategorii zabudowy, ale w plenarnych planach ogólnych pojawiają się zapisy bardziej restrykcyjne niż dotąd, zwłaszcza w gminach, które adresują zatapianie miast i utratę zieleni. Każdy metr kwadratowy zabetonowany pod altanę śmietnikową odejmuje od bilansu powierzchni biologicznie czynnej. W projekcie z napięciami przestrzennymi te metry mogą decydować o tym, czy projekt w ogóle przejdzie analizę zgodności z planem.
Trzeci wątek to nowy paragraf 22 rozporządzenia w sprawie warunków technicznych (znowelizowanego w 2024 roku), który reguluje miejsca gromadzenia odpadów. Wymagania dotyczą odległości od okien i drzwi budynku (minimum 10 metrów do otworów okiennych mieszkalnych, 3 metry do granicy działki, dojazdu pojazdu specjalistycznego), parametrów dojazdu, wentylacji, zabezpieczenia przed zwierzętami. Standardowa altana z kontenerami zwykle te warunki spełnia, ale przy wyższych standardach planów lokalnych okazuje się, że zajmuje więcej miejsca niż bilans projektu może udźwignąć.
Dlaczego punkt zbiórki nie powinien być rysowany na końcu
W typowym procesie projektowym kolejność wygląda następująco: budynki, układ komunikacyjny, parking, droga pożarowa, plac zabaw, zieleń, miejsce gromadzenia odpadów. Punkt zbiórki znajduje się w tej kolejności, tam, gdzie jest, czyli na resztkach przestrzeni. Konsekwencje są przewidywalne. Lokalizacja w narożniku, najdalej od wejść do klatek (czyli mieszkańcy obchodzą blok, żeby wyrzucić śmieci, albo nie wyrzucają w tym miejscu, tylko zostawiają worki przy drzwiach). Dojazd śmieciarki kolidujący z drogą pożarową albo z miejscami parkingowymi. Estetyka altany jako problem do rozwiązania w późniejszej koncepcji elewacji, której zwykle nikt nie rozwiązuje.
Argument za odwróceniem tej kolejności jest pragmatyczny. Punkt zbiórki, który spełnia trzy warunki, krótki dystans od wejść do budynków, dostępny dojazd dla pojazdu specjalistycznego, niewielka powierzchnia zabudowana, nie da się dorzucić w ostatniej fazie projektu. Trzeba go umieścić wcześniej, kiedy układ komunikacyjny dopiero się rysuje, i wtedy reszta projektu układa się wokół niego, a nie odwrotnie.
Drugi argument jest behawioralny. Mieszkaniec, który ma 30 metrów dystansu do punktu zbiórki, użyje go. Mieszkaniec, który ma 80 metrów obejścia bloku, używa go nieregularnie albo wcale. Jakość segregacji w osiedlu zależy w dużej mierze od projektu, tego, jak blisko jest pojemnik na bioodpady, jak łatwo do niego trafić zimą, czy nie trzeba przejść przez parking. Architekt projektuje zachowania, nawet jeśli o tym nie myśli.
Trzeci argument jest ekonomiczny. System półpodziemny zajmuje wielokrotnie mniej powierzchni zabudowanej niż altana o porównywalnej pojemności użytkowej. To, co odzyskane, można wpisać w bilans powierzchni biologicznie czynnej albo w bilans terenów rekreacyjnych, oba dziś krytyczne w nowych planach miejscowych.
Wymogi przestrzenne, co konkretnie wpisać do projektu
Zacznijmy od liczby. Pojedynczy zbiornik półpodziemny ma typowo pojemność od 1,3 do 5 metrów sześciennych, w wersji z okrągłymi pojemnikami klasycznymi do 5 m³, w wersji modułowej z prostokątnymi komorami 500/1600/2400/3200 litrów na frakcję. W skali zabudowy wielorodzinnej oznacza to, że zestaw 5 frakcji (zmieszane, papier, plastik+metal, szkło, bio) zajmuje powierzchnię w rzucie około 6–8 m² dla pojemników klasycznych albo 4–6 m² dla rozwiązania modułowego. Standardowa altana na te same 5 frakcji to typowo 18–25 m² zabudowy plus dojazd techniczny.
Głębokość. Zbiornik klasyczny ma głębokość rzędu 2,3 metra przy pojemności 5 m³. To wymaga uwzględnienia w fazie geotechnicznej, Głębokość poniżej posadowienia fundamentów budynków typowo nie stanowi problemu, ale instalacje podziemne (kanalizacja, sieć cieplna, kable energetyczne) muszą być zlokalizowane wcześniej i naniesione na rysunek. Wymóg odległości od sieci podziemnych jest niewielki (zwykle 1–1,5 m od krawędzi wykopu), ale musi być uwzględniony.
Dojazd. Wymóg jest standardowy dla pojazdu specjalistycznego z hakowcem, dystans od krawędzi drogi do najbliższego zbiornika nie powinien przekraczać typowo 5–7 metrów (zasięg ramienia HDS), nawierzchnia twarda, nośność klasy odpowiadającej obciążeniu pojazdu komunalnego. W systemie półpodziemnym pojazd nie wjeżdża do altany, lecz podjeżdża do krawędzi drogi i opróżnia zbiornik, podnosząc workiem. To upraszcza wymogi dojazdowe i pozwala umieścić punkt w lokalizacji, do której altana byłaby niedostępna.
Posadowienie. Zbiornik osadzony jest w wykopie z fundamentem żelbetowym lub na specjalnej platformie posadowionej na podłożu piaszczystym. Konstrukcja zbiornika z polietylenu HD nie wymaga izolacji termicznej w polskich warunkach klimatycznych. W lokalizacjach z wysokim poziomem wód gruntowych (powyżej dna wykopu) konieczna jest analiza wyporu, w praktyce rozwiązana poprzez fundament balastowy lub zakotwienie konstrukcyjne.

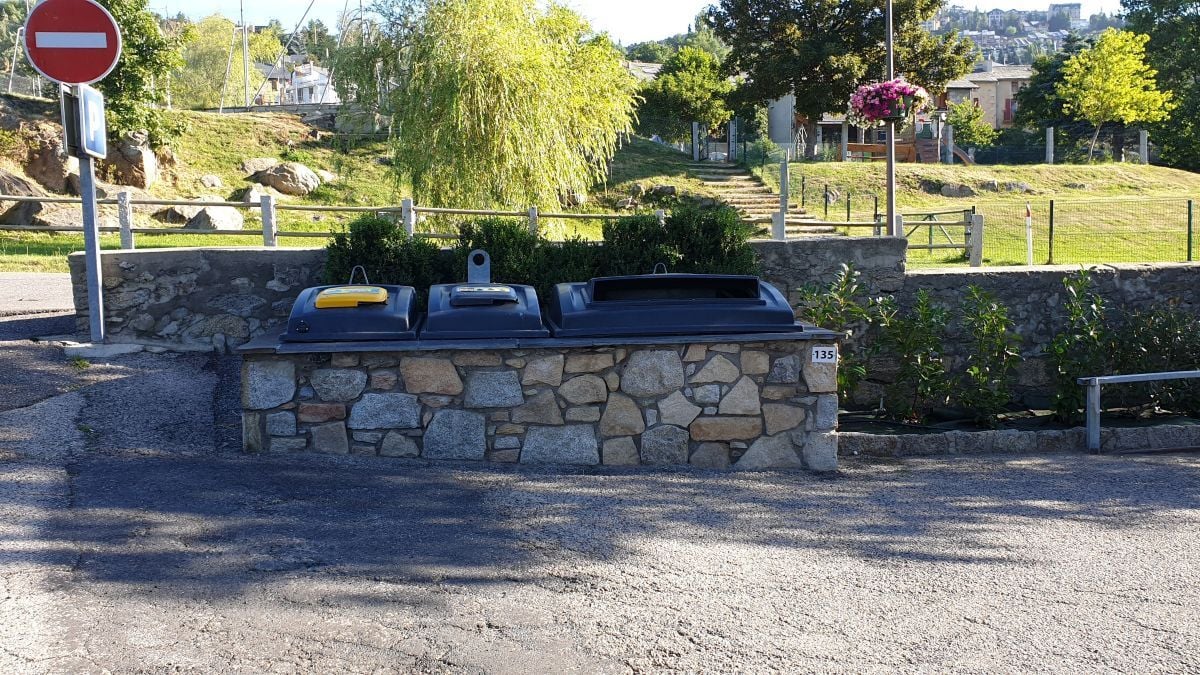

Estetyka. Naziemna część zbiornika ma wysokość około metra i wykończenie drewniane, stalowe albo aluminiowe. Otwory wrzutowe dopasowane do frakcji (mniejszy okrągły do butelek, prostokątny do papieru, klapowy do bio). W przeciwieństwie do altany, która zawsze pozostaje obiektem o określonej kubaturze, zbiornik półpodziemny jest detalem urbanistycznym, porównywalnym ze słupkiem ulicznym lub skrzynką telekomunikacyjną.
Bilans powierzchni biologicznie czynnej, gdzie się różnica robi
W zabudowie wielorodzinnej intensywnej (PIB zwykle do 1,5) wymóg powierzchni biologicznie czynnej waha się od 25 do 35 procent powierzchni działki, w zależności od planu miejscowego. Każda altana o powierzchni 20 m² na działce 5000 m² to 0,4 procent powierzchni zabudowanej, czyli równoważnie 0,4 procent biologicznie czynnej powierzchni. W projektach z napięciem przestrzennym te 0,4 procenta decyduje o tym, czy bilans się zamyka.

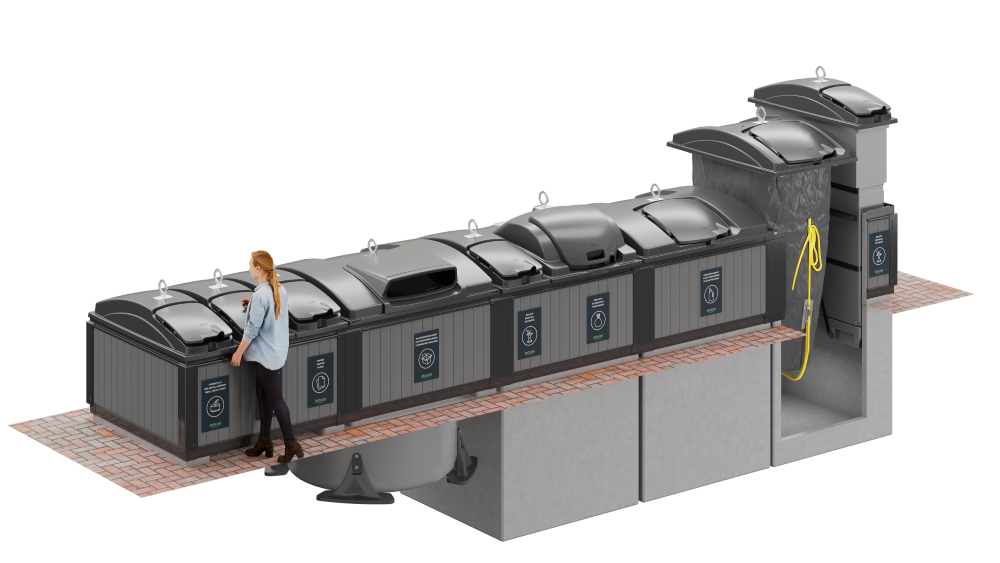

System półpodziemny zmienia tę kalkulację w sposób bezpośredni. Powierzchnia naziemna pojedynczego zbiornika to około 1,2 m² (Classic) albo 0,7–1 m² na komorę (Domino). Reszta, komora robocza, mechanizm podnoszący, obetonowanie wykopu, znajduje się pod powierzchnią. W bilansie powierzchni biologicznie czynnej liczy się to, co znajduje się na powierzchni. Otok zbiornika jest zwykle zazieleniony albo wykończony nawierzchnią mineralną, którą część planów lokalnych dopuszcza jako biologicznie czynną w określonym procencie.
W praktyce porównanie wygląda tak: pełen punkt zbiórki na 5 frakcji w wersji półpodziemnej zajmuje powierzchnię od 4 do 8 m². Ten sam punkt w wersji altany, 18–30 m² łącznie z dojazdem. Różnica 10–22 m² na każdy punkt zbiórki, pomnożona przez liczbę punktów na osiedlu, daje konkretną wartość, którą architekt może wpisać po stronie zieleni albo terenów rekreacyjnych.
W projektach na działkach PUM-owych w centrum miasta, gdzie każdy metr powierzchni biologicznie czynnej wymaga wykazania w bilansie planistycznym, ta różnica zwykle decyduje o tym, czy projekt da się zrealizować w obrysie zaplanowanej zabudowy, czy trzeba zmniejszyć budynek.
Schematy integracji w masterplanie
W masterplanie osiedla wielorodzinnego punkt zbiórki ma trzy typowe lokalizacje. Każda z nich ma swoje wady i zalety, a dobry projekt wybiera się świadomie, a nie domyślnie.
Lokalizacja przy wjeździe na osiedle, blisko głównej drogi. Zaletą jest to, że pojazd specjalistyczny nie wjeżdża w głąb osiedla, co zmniejsza hałas dla mieszkańców i upraszcza dojazd. Wada, mieszkańcy z dalszych klatek mają długi dystans, co obniża jakość segregacji. Sensowna w niewielkich osiedlach (do 60–80 mieszkań na cały zespół), gdzie maksymalny dystans nie przekracza 60 metrów.
Lokalizacja w przestrzeni dziedzińca, pomiędzy budynkami. Zalety, krótki dystans dla większości mieszkańców, dobra integracja z infrastrukturą rekreacyjną. Wada, pojazd musi wjechać w głąb osiedla, co wymaga drogi wewnętrznej o nośności komunalnej i wystarczającej szerokości manewrowej. Sensowna w zabudowie kwartałowej i półkwartałowej, gdzie dziedziniec jest centralnym elementem kompozycji.
Lokalizacja punktowa, kilka mniejszych zestawów na osiedlu. Zalety, najkrótsze dystanse, bardzo dobra jakość segregacji. Wada, większy łączny koszt inwestycyjny i większe wymagania koordynacji odbioru. Sensowna w dużych osiedlach (od 200 mieszkań w górę), zwłaszcza gdy mieszkanie z bioodpadami wymaga krótszego dystansu (zwłaszcza latem).
W systemie półpodziemnym wszystkie trzy lokalizacje są łatwiejsze do realizacji niż w przypadku altany, bo nie wymagają zabudowy o określonej kubaturze. Zbiornik półpodziemny wpisuje się w nawierzchnię chodnika albo zieleńca, a nie zajmuje fragmentu działki jako odrębny obiekt budowlany.
Co dalej, kiedy projekt trafia do realizacji
Trzy rzeczy, które architekt powinien uwzględnić w projekcie, niezależnie od fazy.
Po pierwsze, koordynacja sieci podziemnych w fazie koncepcyjnej. Zbiorniki półpodziemne wymagają wykopów o głębokości rzędu 2 metrów. Kolizja z istniejącymi sieciami albo z planowanym uzbrojeniem to najczęstszy powód, dla którego punkt trzeba w ostatniej chwili przesunąć o 5 metrów. Sprawdzenie tego na etapie koncepcji oszczędza problemy na etapie realizacji.
Druga, uzgodnienie z firmą odbierającą lub gminą jeszcze w fazie projektu budowlanego. Wymogi dojazdu, częstotliwości wywozu, zgodności pojemników z systemem zbiórki gminnej, to wszystko warto potwierdzić przed wystąpieniem o pozwolenie. Każda gmina ma swoje preferencje co do parametrów zbiórki, niektóre wymagają konkretnych typów pojemników (kolory, oznaczenia frakcji).
Trzecia, pomoc projektowa producenta. Producenci pojemników półpodziemnych udostępniają zwykle pliki BIM, AutoCAD, Revit i Archicad oraz wsparcie projektowe na etapie koncepcji i projektu wykonawczego, od doboru pojemności po wymiarowanie wykopów i specyfikację zbrojenia. To wsparcie, z którego warto skorzystać wcześnie, a nie dopiero wtedy, gdy projekt wykonawczy będzie gotowy w 90%.
Punkt zbiórki odpadów, zaprojektowany świadomie, jest dziś jednym z elementów osiedla, które decydują o jakości życia mieszkańców i o zgodności projektu z nowymi wymogami planistycznymi. Altana śmietnikowa była dobrym rozwiązaniem na lata 80. i 90., kiedy frakcji odpadów było mniej, wymogi były słabsze, a kontener stalowy 1100-litrowy stanowił szczyt techniki. Dziś, przy pięciu frakcjach, systemie kaucyjnym, podwójnych wymogach planistycznych i unijnych celach recyklingu, jest tym, czym była, anachronizmem, który nie pomieści tego, co projekt nowoczesnego osiedla musi pomieścić.
